微机控制水泵综合性能测试系统(水泵测试台)
[ 作者:泰姆电气    转贴自:本站原创    点击数:35581    更新时间:2009-08-27    文章录入:admin ]

  设计依据

    GB/T 1032-2005  《三相异步电动机试验方法》

    GB/T 3214-2007  《水泵流量的测定方法》

    GB 3216-2005 《回转动力泵 水力性能验收试验1级和2级》

    GB/T 12785-2002  《潜水电泵试验方法》

     JB/T 8092-2006 《小型潜水电泵》

JB/T 5118-2001 《潜水排污泵》

测试方法

    测试系统对流量信号、压力信号、温度、频率、转速 直流电阻、电参数等信号采用一套智能数显仪表集中显示所有的测试参数,方便直观。同时,通过RS485系统总线技术,应用ModBusProfibus通讯协议由微机自动测试软件实时采集各种试验数据,并对试验数据进行计算和绘图。根据各种试验类型,可以进行电机性能试验和水泵性能试验,对试验结果进行打印、绘图,以方便技术存档和对试验结果进行分析。

微机自动测试软件适用微机操作系统Windows98Windows meWindows XP等各种版本。通过通讯软件,计算机和各种智能仪表能够进行双向通讯,可以很方便地更改仪表参数等各种数据,有友好的人机界面、系统整体性能高,可扩展性强,能够大大提高企业的质量控制水平,是企业严格控制产品质量、不断改进产品性能的不可缺少的重要手段。

系统构成

测试系统由系统配电柜、降压起动柜(软启柜)、测试转换保护柜等强电部分和各种信号传感器、信号转换装置、智能显示仪表等弱电部分,以及净化电源、信号传感器供电部分、微机、打印机等执行部分组成。各部分之间在硬件上互相连接,在逻辑上彼此控制。从设计上符合人们的操作习惯,易用好操作。

系统集成了强电、弱电、传感器、仪器仪表、软件、水泵测试等各种技术,系统稳定性强。

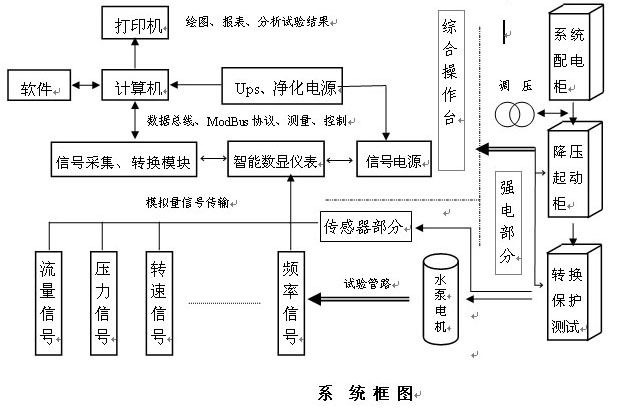

系统构成见系统框图。

■测试系统的测试精度

达到国家标准 GB 3216-2005 《回转动力泵 水力性能验收试验1级和2级》中1级精度要求和国家标准 GB/T 12785-2002  《潜水电泵试验方法》中1级精度要求。

  试验项目

1 潜水(污)水电泵型式试验:

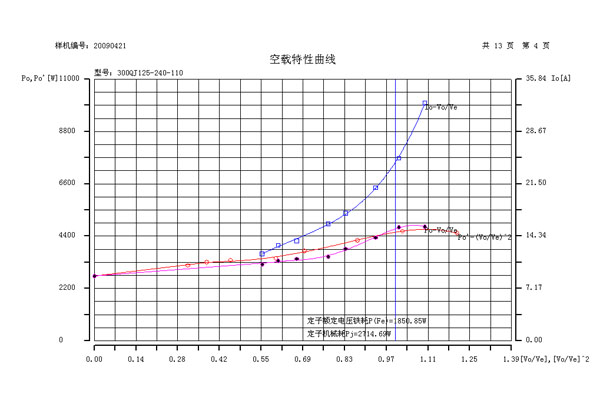

    a.三相潜水电机空载试验;

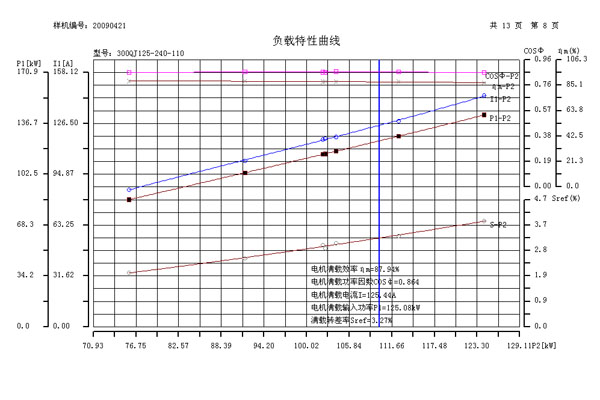

    b.三相潜水电机负载试验;

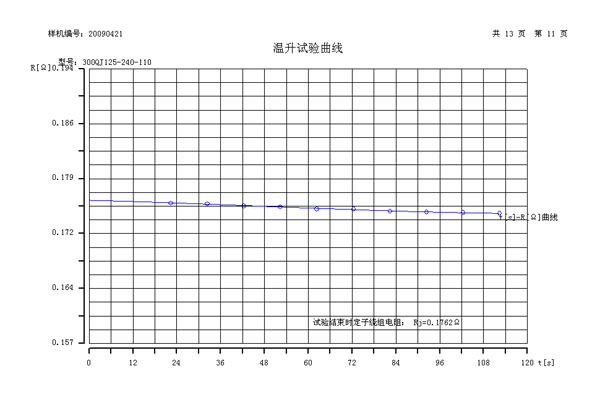

    c.三相潜水电机温升试验;

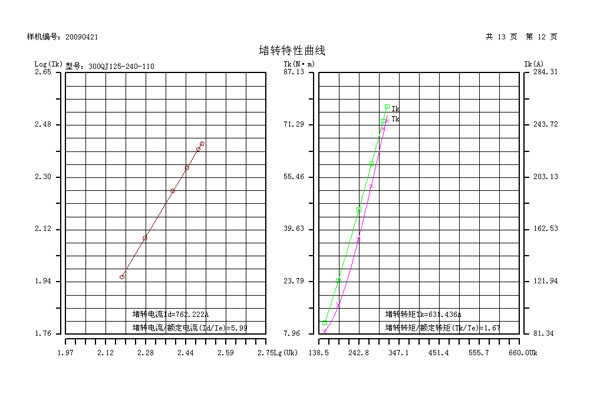

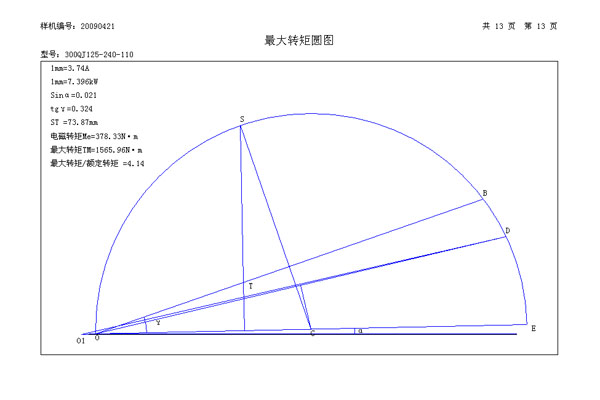

    d.三相潜水电机堵转试验;

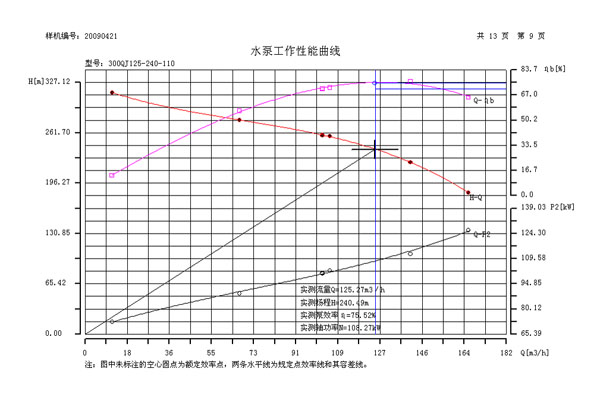

    e.三相潜水电泵泵性能试验

    f. 耐电压、闸间冲击试验

2 小型潜水电泵试验:
    a.三相潜水电机空载试验;
    b.三相潜水电机负载试验;
    c.三相潜水电机温升试验;
    d.三相潜水电机堵转试验;
    e.小型潜水电泵泵性能试验
3  离心泵电测法型式试验:
   a.三相电机空载试验;
   b.电测法泵性能试验;
   c.泵汽蚀试验。
   d.振动、噪声、 轴温试验
4 离心泵分析法型式试验:
   a..水泵性能试验;
   b.水泵汽蚀试验;
   c. d.振动、噪声、 轴温试验
